概述

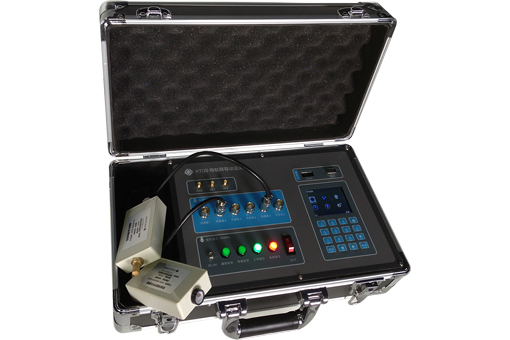

ATOS-SEN-KIT物联网移动监测平台是一台多功能无线监测设备，是物联网传感器采集技术、嵌入式技术、无线传输技术与GPS技术的综合应用，设计一体化户外检测方便携带，数据实时上传，采集与定位一体，测试数据准确可信、运行可靠，充分体现了自动化、智能化、系统化和网络化，扩展升级方便，操作简单，可以同时本地、远程查看监测数据，最大限度满足使用者对被测物数据的测试、记录和存储，是水质、环境等在线监测项目的首选仪器之一。
特点
电池供电，平台一体化，携带方便
图形化交互界面，友好易用
快速检测各类数字传感器数据，测量精度高
GPS定位和GSM远程上传
通讯方式多样
功能
传感器数据的移动监测
可本地查看、存储数据
户外采集定位
数据无线上传
用途
水质、环境等在线监测项目
户外环境数据采集
无线传感网络信息传输的研究开发
高校传感器课程教学
配置或性能参数
移动监测站主机 | |
CPU | 32bit Cortex-M3处理器，72MHz主频；LQFP100封装；工作电压2.0~3.6V；512M Flash；64K SRAM |
时钟 | 4～16MHz 外部时钟源或晶体/陶瓷谐振器产生的HSE时钟；8MHz RC振荡器产生的HSI时钟；PPL时钟；32.768KHz 石英振荡器产生的LSE时钟；40kHz RC振荡器产生的LSI时钟 |
定时器 | 4个16位通用定时器；2个16位高级控制定时器；2个16位基本定时器，此外还有1个实时时钟RTC，1个系统任务切换周期定时器Systick |
串行接口 | 3个SPI接口(18M位/秒)，2个I2C接口(支持SMBus/PMBus)，3个USART接口(支持ISO7816，LIN，IrDA接口和调制解调控制)，2个UART接口，1个CAN 2.0接口，1个USB 2.0全速接口，2个I2S可复用接口，1个SDIO接口 |
模拟端口 | 3个ADC通道，1个DAC通道 |
调试通道 | 串行单线调试(SWD)和JTAG接口；80个I/O端口；2.8/3.2 LCD接口 |
其他 | 80个通用I/O端口；2个看门狗；12通道DMA;复位电路、上电/断电复位、电压检测 |
主板外设资源 | DC电源输入接口；电源开关；JTAG/SWD接口；复位按键；RS232接口，USB方型接口；以太网接口；蜂鸣器；CAN总线接口；485接口；电池接口；4个4位拨码开关；4个RTC时钟；4M bit SPI Flash；RTC实时时钟电池；4对10*2插槽分别接WIFI模块、CC2530模块、GPS模块、SIM900模块 |
面板资源 | 6个485传感器接口；4个信号指示灯；3个天线接口，1个电源开关；1个电源接口；1个JTAG接口；1个RS232串口；4*4矩阵键盘；3.2寸TFT液晶显示屏 |
